1.1技術參數
1.1.1測試參數
輸入電壓Uab、Ubc、Uac  電壓不平衡率；
輸入電流Ia、Ib、Ic  電流不平衡率；
功率（P入）、功率因數；
輸出轉矩（T出）、轉速（n出）、功率（P出）；
效率（η），溫升（Δθ）；
制動器最低啟動電壓和最高釋放電壓；
制動器開啟滯后時間；
1000V持續1min的耐壓測試。
1.1.2測量要求
轉矩200Nm、500Nm、1000Nm、2000Nm、5000Nm、10000Nm等幾檔，精度：±0.2%；
轉速≤800r/min，精度：±0.1%；
溫度精度：0.5級；
電壓精度：0.5級；
電流精度：0.5級；
時間精度：0.01s。
1.2測試臺特性

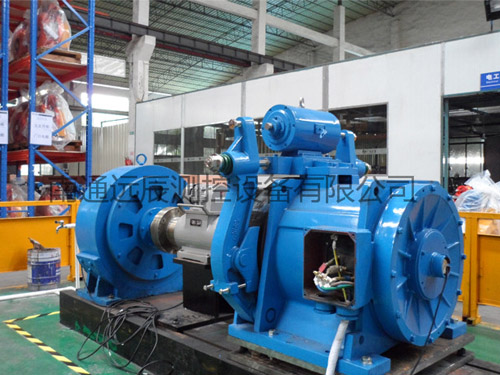

1.2.1曳引機試驗系統能對有齒輪減速箱電梯曳引機、永磁同步無齒輪電梯曳引機、自動扶梯和人行道扶梯驅動主機進行空載試驗、效率試驗、溫升試驗、耐久試驗；
1.2.2曳引機試驗系統能實時顯示曳引機的輸入電壓（三相）、電流（三相）、功率、功率因數，輸出轉矩、轉速、功率、效率、環境溫度、油溫；
1.2.3曳引機試驗系統能自動判別并顯示正負扭矩；
1.2.4曳引機試驗系統可以對測試數據進行手動取數或自動取數，自動取數間隔時間可任意設定；
1.2.5曳引機試驗系統在存儲數據的同時，能實時顯示采集數據和曲線；
1.2.6曳引機試驗系統可將測試結果進行時間、輸出功率、轉矩、效率等曲線繪制；
1.2.7曳引機試驗系統可隨時由曲線觀察曳引機運行情況；
1.2.8曳引機試驗系統可任意設置曲線坐標值以滿足曳引機試驗的需求；
1.2.9曳引機試驗系統對于各種參數的設置具有記憶功能，只需輸入一次即可；
1.2.10曳引機試驗系統具有歷史數據回放功能；
1.2.11曳引機試驗系統可以通過打印機對測試結果進行數據、曲線的打印；
1.2.12曳引機試驗系統的整個功能具有菜單和快捷鍵雙重操作，在屏幕上均可得到漢字的提示；
1.2.13系統為TCP/IP網口通信，使用計算機上網口即可通信；
1.2.14系統用聯軸器為彈性聯軸器。
1.3項目選型：
1.3.1轉速傳感器
選用200、500、1000、2000、5000、10000Nm轉矩轉速傳感器。
1.3.2加載器選型
選用200、500、1000、2000、5000、10000Nm電機負載（組合）、電渦流負載（組合）或磁粉制動器。
1.3.3測試平臺
作為曳引機測試平臺，必須具有吸振、變形小等優點，這樣才能在以后的工作過程中，避免因為變形導致不同心，振動厲害等弱點，所以選用傳統的鑄鐵平板。
1.3.4相關配套儀器儀表及測控系統
根據所選傳感器，配套使用功率分析儀、轉矩轉速儀、多道測試儀等，中文自動測試軟件，測控系統，200Nm、500Nm、1000Nm、2000Nm、5000Nm、10000Nm系統工裝等。
