ZJ轉矩轉速傳感器

ZJ型轉矩轉速傳感器安裝于功率傳動軸之間與TR-1F型轉矩轉速功率測量儀及DL負載電機、WZ電渦流(磁滯)制動器或磁粉制動器配合使用，可以測量各種發動機、電機、風機、壓縮機、液壓泵、齒輪箱等動力機械及傳動機械在0-10000r/min范圍內的轉矩轉速功率。其中ZJ轉矩轉速傳感器是通過磁電變換輸出具有相位差的二個電壓訊號的傳感器，TR-1F轉矩轉速測量儀采用高速、流水線結構的ARM內核CPU，主頻為72MHz，該轉矩轉速測量儀以“相位差式轉矩傳感器”為檢測元件，可以測量傳動機械的轉矩、轉速、功率，具有RJ45、RS232和RS485標準串行接口，實現與計算機通信，配備3.5寸TFT真彩液晶屏顯示測量參數。制動器激磁電流產生大小可調的阻尼力矩，為成套測功的理想加載器，以上均為本公司產品，TR-1F及WZ具體使用請閱相關說明書。本公司提供交鑰匙工程的成套測功系統。

一、特點：

2.1、可以測量靜扭矩。當把扭矩臂固定于扭力軸的一端，鎖定另一端時，這時只要打開傳感器的驅動電機，就可得到輸出信號，并能很方便地對傳感器進行靜態校準。當然，已經過靜校的傳感器就能對靜扭矩和低速下的扭矩進行精密測量了。
   2.2、不用滑環。扭矩測量是由非接觸式磁電檢測器的輸出信號來實現的,所以本儀器可以測量其它儀器不可能測量到的高速轉矩。
   2.3、精度高、穩定性好。由于扭力軸是由具有優良的彈性，滯后效應極小的高級合金材料制成，所以靈敏度高，殘余變形小，讀數穩定、可靠。
   2.4、操作簡單、方便。該傳感器和TR-1C相配合，可自動測量并直接讀出扭矩、轉速功率，設置數據存儲后每次開機即可直接測量。

二、 結構原理：

ZJ型轉矩轉速傳感器由機座、端蓋、扭力軸、內齒輪、外齒輪、磁鋼、線圈軸承等組成（見圖一）。內齒輪、磁鋼固定在套筒上，線圈固定在端蓋上，外齒輪固定在扭力軸上，當內外齒輪發生相對轉動時、由于磁通不斷變化、在線圈中便感應出近似正弦波的感應電勢μ₁ 、μ₂ ，兩感應電勢的初始相位是恒定的，考慮到正、反加載，α₀設計在大約180°位置上，當加上扭力時，扭力軸發生扭轉變形。在彈性范圍內外加扭矩與機械扭角成正比，這時μ₁ 、μ₂訊號的相位差要發生變化，α=α₀+△α。當傳感器的扭矩增加到額定值時，變化的相位△α大約為90°。因此，測量出α就等于間接測量出軸上的外加轉矩。這樣，傳感器就實現了把機械量（扭角變化）轉化成電子量（相應差變化）的過程。

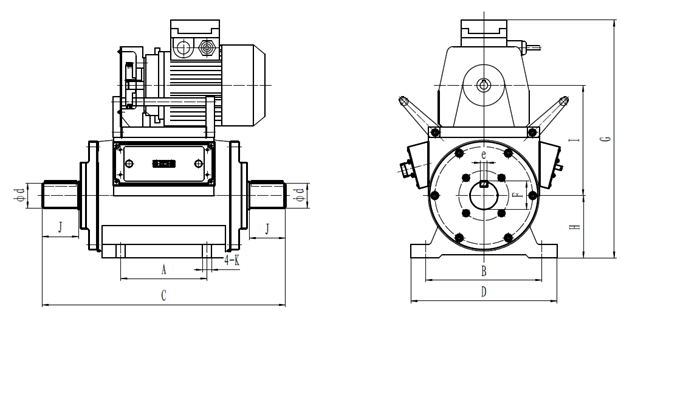

型號/量程 Type/（N.m）	A	B	C	D	φd	e	F	G	H	I	J	K	齒數	重量
ZJ 0.2～0.5	60	120	180	140	8	-	-	138	50	95	17	10	120	6
ZJ 1～2	60	120	180	140	8	-	-	138	50	95	17	10	120	6
ZJ 5	70	140	220	160	14	5	16.3	148	60	95	25	10	120	7
ZJ 10～20	70	140	220	160	14	5	16.3	148	60	95	25	10	120	7
ZJ 50～100	110	170	312	200	25	8	28.3	265	70	135	45	12	180	22
ZJ 200～500	124	180	350	210	36	10	39.3	305	90	158	50	13	180	27
ZJ 1000～2000	120	200	440	230	52	16	56.3	315	90	165	90	13	180	38
ZJ 5000-10000	224	230	660	262	10-100×90×14			390	120	205	130	15	120	80
ZJ 20000-30000	224	230	660	262	10-100×90×14			390	120	205	130	15	120	80
ZJ 50000-80000	244	290	750	340	10-140×125×20			470	150	236	140	17	120	80
ZJ 10萬～12萬	244	290	750	340	10-140×125×20			470	150	236	140	17	120	80

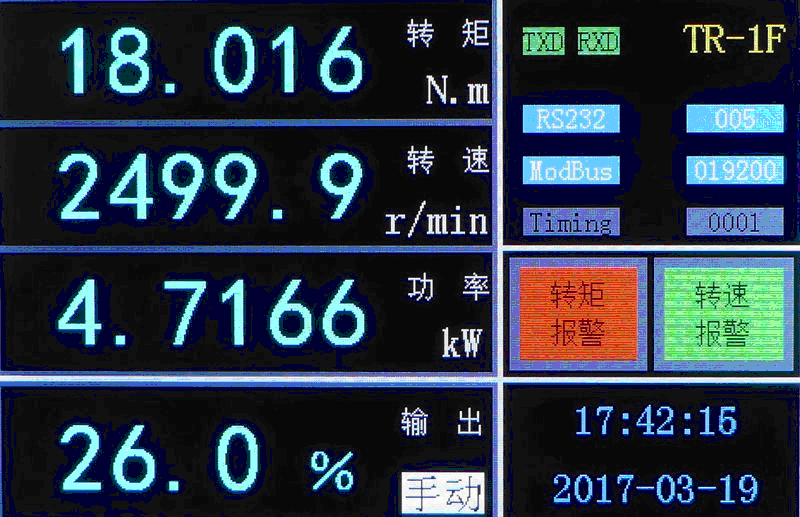

TR-1F顯示
